-Sistem podizanja
-Za brzo kačenje
-Sa vijcima
-Okruglo železno-poboljšano prijananje - potvrdjeno na terenu
|
| Sistem fiksiranja/sidrenja |
- Građevinarstvo
- Fasade
- Industrija |
- Udaljivači od Pvc-a i Cls-a,Profili od Pvc-a i metalni, steznici za trefoli |
Sistem podizanja arteon, sastavljen je od sledećih elemenata: usidrivač, nosač, futrola za anker. Nominalne nosivosti usidrivača obračunate su sigurnosim koeficijentom od k ≥3 i odnose se na aksijalnu vuču.
|

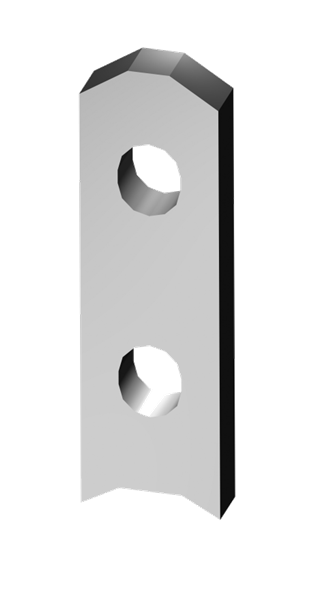

| Usidrivač sa otvorom AP koristi se kada njegovo postavljanje na elementu omogućuje dobijanje kompletnog otvora. |
 |
grupa nosivosti (t) |
1.3 |
2.5 |
5.0 |
7.5 |
10.0 |
15.0 |
20.0 |
|
|

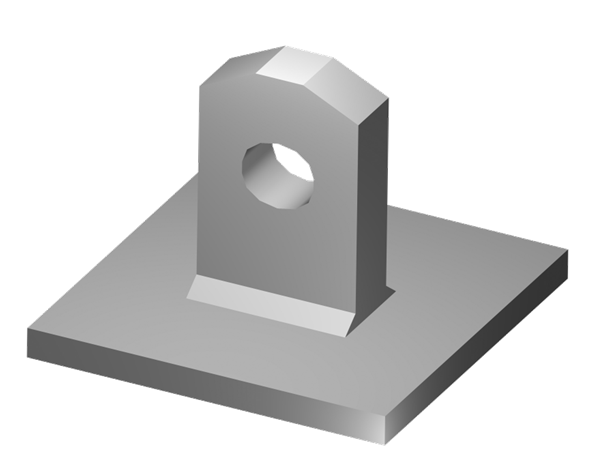

Usidrivač sa otvorom AF koristi se uglavnom za podizanje elementa sa smanjenim sekcijama, pogotovo tamo gde je nemoguće korišćenje usidrivača AP. |
|
grupa nosivosti (t) |
1.3 |
2.5 |
5.0 |
10.0 |
20.0 |
|
|
Sistem PREFAB sastavljen je od tri bazna elementa: anker, nosač, futrola za anker. Celoukupna kompozicija varira zavisno od korišćene futrole za anker: bespovratna ili povratna futrola za anker.
Nominalne nosivosti ankera obračunate su sigurnosim koeficijentom od k ≥3 i odnose se na aksijalnu vuču i izrađene su od čelika S355J2G3. |

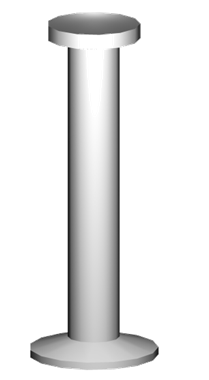

Anker PF koristi se za podizanje stubova, greda, betona manje čvrstoće kao na primer olakšani beton.
Moe se koristiti i za podizanje tankih elemenata. |
 |
Grupa nosivosti |
Denominacija |
2.5t |
PF 1.4t |
PF 2.0t |
PF 2.5t |
6.0t |
PF 3.0t |
PF 4.0t |
PF 5.0t |
10.0t |
PF 7.5t |
PF 10.0t |
|
|

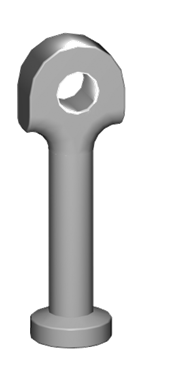

Anker PP koristi se kada je debljina betona jako umanjena (primer cevi, pragovi). |
 |
Grupa nosivosti |
Denominacija |
2.5t |
PP 2.5t |
6.0t |
PP 5.0t |
10.0t |
PP 7.5t |
PP 10.0t |
|
|

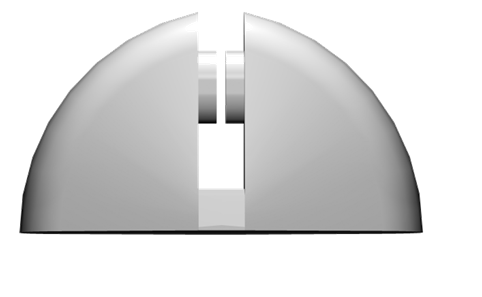

| U sistemu PREFAB dostupne su dve vrste futrola za ankere:
- Futrola PGp (bespovratna) polipropilen
- Futrola PGr (povratna) neoprenska guma80 Sha
- Tip PGr kompletiraju pločice i vijci.
Futrole za ankere služe za ograničavanje udubljenja u betonu za omogućavanje hvatanja držača za ekstremitete ankera utopljenih u betonu. |
 |
Tip PGr |
Tip PGp |
2.5t |
2.5t |
6.0t |
6.0t |
10.0t |
10.0t |
|
|
| Sistemi fiksiranja za industrijsko gra|evinarstvo |
Profili i vijci
Forma - laminirano i toplo hladno stampano
- Razni stolarski proizvodi za kompletiranje fiksiranja
Ploče na bajonet
Uglaste ploče
Pločice nazubljene
Kutije za uvlačivo usidrenje
- Stalci za potporu za prefabricirane panele |
|

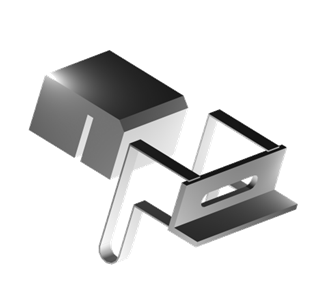

Sistem EDILFIX je sistem za brzo i svestrano fiksiranje.
Idealan za panele/grede, grudobrane, itd i u metalnoj stolariji za montiranje spuštenih plafona i raznih vrsta polica.
|
| VIJCI ZA PROFILE LE 1-2-3 |
|
Za profile LE 1-2-3 treba koristiti samo vijke sa sidrenom glavom, koji su dostupni u veličinama koje su navedene u tabeli.
Vijci mogu biti postavljeni u bilo kojem punktu profila, i jednom kad su okrenuti za 90 stepeni, blokiraju se u ispravnom položaju.
VIJCI SU IZRAĐENI U KLASI 4.6 |
 |
promer |
Dopustiv teret na vuču kN |
M 14 |
15.3 |
M 16 |
20.9 |
|
|
|
Izrađene od čelika (S 235 JR) i elektrolitski pocinkovane ( UNI ISO 2081), bajoneti koriste se za jednostavno spajanje greda i panela (fasadnih panela).
Modeli:
Baionetta glatka TA, baionetta TA nazubljena (sa protivkliznim pločicama), baionetta sa promenjivom dužinom. |
|
|
Bajonet TA glatka |
LE1 kN |
LE2 kN |
| 120x35x6 |
2 |
2 |
| 150X35X6 |
2 |
2 |
| 165X35X6 |
2 |
2 |
| 180X35X6 |
2 |
2 |
| 200X35X6 |
2 |
2 |
| 250X35X6 |
2 |
2 |
| 300X35X6 |
2 |
2 |
|

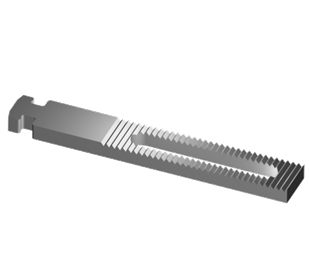

Bajonet TA nazubljena |
LE1 kN |
LE2 kN |
| 120x358 |
6.5 |
8.5 |
| 150X35X8 |
6.5 |
8.5 |
| 165X35X8 |
6.5 |
8.5 |
| 180X35X8 |
6.5 |
8.5 |
| 200X35X8 |
6.5 |
8.5 |
| 250X35X8 |
6.5 |
8.5 |
| 300X35X8 |
6.5 |
8.5 |
|
